LM339类似于无法调节增益的运算放大器。
每个比较器都有两个输入和一个输出。
这两个输入之一称为“ +”表示的同相输入，另一个称为“-”表示的反相输入。
比较两个电压时，在任意输入的参考电压上加上一个固定电压（也称为阈值电平，在输入LM339的共模范围内选择任意点），并在另一输入上加上信号电压添加完成并比较
如果“ +”端子上的电压大于“-”端子，则出口管将关闭。这对应于出口处的开路。
如果“-”端的电压大于“ +”端，则输出管将饱和。这等效于将输出端子连接到低电位。
由于两个输入端子之间的电压差超过10 mV，因此可以可靠地将输出从一种状态更改为另一种状态。
因此，希望使用LM339检测弱信号。
LM339的输出等效于没有集电极电阻的晶体管。
在使用中，输出必须连接到正电阻（3-15K称为上拉电阻）。
选择具有不同值的上拉电阻会影响输出的高电位值。
这是因为当输出晶体管截止时，其集电极电压高度依赖于上拉电阻和负载值。
此外，比较器输出可以连接在一起。

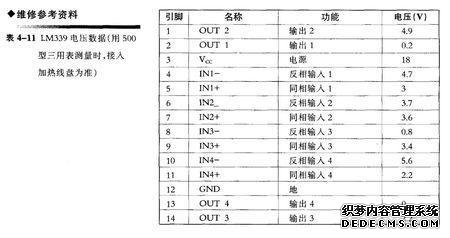

LM339扩展数据收集器包括四个独立的电压比较器。
电压比较器具有以下功能。1）低补偿电压，通常为2 mV。2）电源电压范围宽，单个电源为2-36V，双电源电压为±1V-±18V。3）比较信号源的内部电阻受到限制。4）共模范围非常大，0？（Ucc-1
5V）Vo; 5）差分输入电压范围足够大，可以等于电源电压。6）输出电位可以灵活方便地选择。
